Jak navrhnout kryty LED pro prostředí kolejnic s vysokými vibracemi

Kolejová vozidla jsou pro elektroniku nepřátelským prostředím. Pokaždé, když vlak narazí na výhybku, vysokofrekvenční kinetická energie putuje z podvozků nahoru přes podvozek a přímo do stropních panelů. Když si dopravní úřady stěžují na blikající světla v kabině nebo nefunkční stropní svítidla, problémem je zřídka samotný LED čip. Porucha má téměř vždy původ v mechanickém krytu.

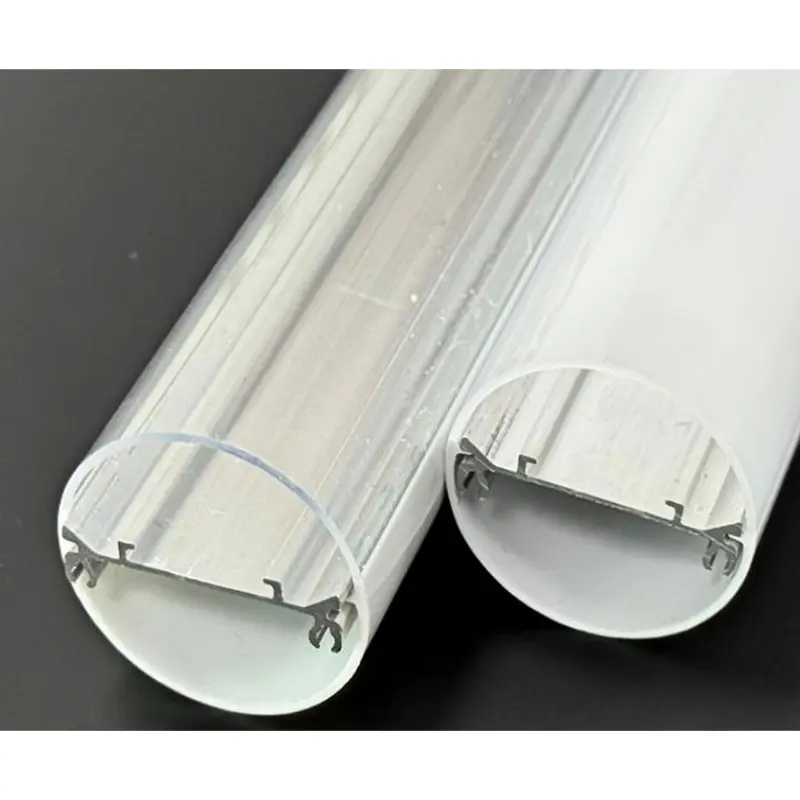

AnKryt světla LED kolejových vozidelnení jen dekorativní kryt. Jedná se o strukturální tlumič nárazů, systém tepelného managementu a primární bariéru pro bezpečnost života. Pokud konstrukce vytlačování nezohlední harmonickou rezonanci, tepelnou roztažnost nebo požární kódy, osvětlovací systém selže dlouho před svou jmenovitou životností. Navrhování pro toto prostředí vyžaduje opuštění standardních komerčních světelných předpokladů a inženýrství speciálně pro neustálý prudký pohyb.

Diagnostika mechanických a tepelných poruch v osvětlení kolejových vozidel

Chcete-li navrhnout lepší bydlení, musíte nejprve přesně porozumět tomu, jak se současné návrhy rozpadají v terénu. Železniční prostředí vystavuje svítidla směsi fyzických otřesů, extrémních teplotních výkyvů a omezeného vzdušného prostoru. Když je kryt špatně navržen, příznaky se obvykle vyskytují ve třech různých režimech selhání.

Mikropraskání pájeného spoje
Nejčastější příčinou blikání vlakových světel je mechanická únava. Když je hliníkový výlisek LED napevno namontován na vibrující stropní panel bez řádného tlumení, pouzdro přenáší tuto kinetickou energii přímo na vnitřní desku plošných spojů. Neustálé ohýbání způsobuje mikrotrhliny v pájených spojích spojujících diody s deskou. Kupující často obviňují výrobce PCB, ale hlavní příčinou je pouzdro, které postrádá vnitřní izolaci proti nárazům pro LED zásobník.

Polykarbonátové popraskání a vysunutí difuzoru
Vlaky podstupují silné tepelné cyklování. Osobní auto zaparkované přes noc na kolejišti může klesnout pod bod mrazu a poté se rychle zahřát, když se zapnou systémy HVAC a osvětlení. Hliník a plast se roztahují různou rychlostí. Pokud jsou mechanické tolerance mezi hliníkovou základnou a plastovým difuzorem příliš těsné, tepelná roztažnost vytváří nesmírné napětí. To způsobí „popraskání“ – síť mikroskopických trhlin v polykarbonátu – nebo v horším případě způsobí, že se difuzor vyboulí a vyskočí z dráhy během náhlého brzdění.

Sada komprese těsnění IP65
Vozy metra vyžadují agresivní čisticí režimy, často zahrnující vysokotlaké mytí. Aby to přežilo, pouzdro tranzitního světla LED odolné proti vibracím potřebuje spolehlivé hodnocení IP65. Neustálé vibrace však způsobují, že materiály podřadného těsnění se časem zploští, což je jev známý jako kompresní deformace. Jakmile těsnění ztratí svou paměť, vlhkost a čisticí chemikálie obcházejí pouzdro a zkratují elektrické součásti.

Kritéria výběru materiálu pro shodu s normou EN45545 a tlumení vibrací

Specifikace materiálů pro osvětlení kolejí vyžaduje vyvážení konstrukční tuhosti s přísnými požadavky na bezpečnost cestujících. Nemůžete jednoduše použít běžně dostupné komerční výlisky. Každý komponent musí vyhovovat přísným kolejovým normám, zejména EN45545, která upravuje chování při požáru a materiály v železničních vozidlech.

Základní profil: 6063-T5 hliník
Pro hlavní konstrukční vytlačování je průmyslovým standardem hliník 6063-T5. T5 T5 poskytuje přesné mechanické vlastnosti potřebné pro hliníkové LED vytlačování pro kolejová vozidla: je dostatečně tuhé, aby překlenulo délku stropu vlakového vozu bez prohýbání, ale zároveň dostatečně tvárné, aby vydrželo nízkofrekvenční vibrace bez praskání. Rozhodující je, že hliník 6063 nabízí vynikající tepelnou vodivost a působí jako vysoce účinný chladič pro vysoce výkonné LED pásky.

Difuzor: Polykarbonát zpomalující hoření (PC)
Pokud jde o optický kryt, standardní PMMA (akryl) je pro železniční aplikace příliš křehký. Silný náraz jej rozbije a vytvoří nebezpečné střepy. Standardní ABS je levné, ale nesplňuje požadavky na kouř a toxicitu podle předpisů pro požární dopravu.

Musíte zadat nehořlavý PC (polykarbonát). PC vydrží přímý náraz bez rozbití, takže je ideální pro hromadnou dopravu s vysokým provozem. Ještě důležitější je, že vlastní složení PC může splňovat požadavky EN45545 úrovně nebezpečí 3 (HL3). To znamená, že v případě požáru kabiny nebude kryt šířit plamen a vydávaný kouř zůstane pod přísnými prahovými hodnotami toxicity, které jsou nutné k zajištění bezpečné evakuace cestujících.

Těsnění a koncovky
U těsnění koncovek se vyhněte standardnímu PVC nebo levné pryži. EPDM nebo vysoce kvalitní silikon je povinný. Tyto materiály odolávají teplotním extrémům a degradaci UV zářením při zachování jejich kompresního odskoku, což zajišťuje, že kryt LED svítidla kolejového vozidla IP65 zůstane vodotěsný i po letech každodenních vibrací.

Ověřování rozptylu tepla pomocí tepelné simulace řízené umělou inteligencí

Teplo je nepřítelem dlouhé životnosti LED. V komerční kanceláři odvádí svítidlo LED teplo do okolního vzduchu. Ve vysokorychlostním vlaku je pouzdro osvětlení často zapuštěno do izolovaného stropního panelu přímo pod masivním, teplo generujícím potrubím HVAC. Okolní teplota obklopující zařízení je již zvýšená, což drasticky snižuje delta-T (teplotní rozdíl) potřebný pro účinné chlazení.

Před řezáním drahých nástrojů pro nový profil vytlačování musí být tepelný management digitálně ověřen. Moderní inženýrské pracovní postupy nyní využívají software pro tepelnou simulaci podporovaný umělou inteligencí, který přesně modeluje, jak se teplo pohybuje krytem v omezeném prostoru.

Simulace modeluje tepelnou cestu od LED diody, přes tepelnou pastu, do PCB a ven přes hliníková žebra 6063-T5. Řešiče řízené umělou inteligencí mohou rychle opakovat stovky geometrií žeber – upravovat tloušťku, rozteč a úhel chladiče – aby nalezli přesnou konfiguraci, která maximalizuje plochu povrchu, aniž by zbytečně přidávala váhu. Hmotnost je kritickou metrikou v konstrukci kolejových vozidel; těžké skříně zvyšují celkovou hmotnost vlaku a zvyšují spotřebu energie. Digitálním ověřením rozptylu tepla mohou inženýři navrhnout pouzdro LED na lištu tepelného managementu, které udržuje teplotu přechodu diod pod 80 °C a zároveň minimalizuje hmotnost hliníkového profilu.

Design for Manufacturability (DFM) u zakázkových hliníkových a polykarbonátových profilů

I ten nejoptimalizovanější CAD model je k ničemu, pokud jej nelze spolehlivě vyrobit v měřítku. Vytlačování hliníku a plastů vyžaduje přesnou kontrolu toku materiálu, rychlosti chlazení a tření v matrici. Dongguan Jinen Lighting Technology (JE) provozuje 20 plastových a 5 hliníkových vytlačovacích linek, které poskytují podporu DFM pro zachycení strukturálních nedostatků před fází obrábění.

Při strojírenství azakázkové LED osvětlení kolejového vozidla, postupujte podle těchto konkrétních akcí DFM:

1. Tloušťky stěny vyvážení:Ujistěte se, že průřez vašeho hliníkového profilu má jednotnou tloušťku stěny. Silné řezy chladnou pomaleji než tenké řezy. Pokud je těžká montážní příruba umístěna vedle tenkého žebra chladiče, nerovnoměrné chlazení způsobí zkroucení nebo zkroucení profilu při výstupu z vytlačovací matrice. Přechody tloušťky udržujte pozvolné.
2. Navrhněte velkorysé tolerance Snap-Fit pro PC:Polykarbonát se ochlazováním smršťuje. Při navrhování zámkových drah, kde se PC difuzor zaklapává do hliníkové základny, vypočítejte koeficienty tepelné roztažnosti pro oba materiály. Ponechte přesnou dilatační mezeru. Pokud je lícování příliš těsné, počítač se při zahřátí vlaku prohne směrem ven.
3. Inženýrské kanály hlubokého těsnění:Stupeň krytí IP65 vyžaduje více než pouhé stlačení kousku silikonu. Navrhněte vyhrazený retenční kanál ve tvaru U do hliníkového výlisku. Stěny kanálu musí být dostatečně hluboké, aby mechanicky zajistily těsnění na místě, aby se nemohlo odvalovat nebo posouvat při bočních vibracích.
4. Minimalizace dutých dutin v plastových profilech:Duté profily v plastových výliscích vyžadují složité, drahé matrice s vnitřními trny. Kde je to možné, navrhněte PC kryt jako jednostěnný profil s nosnými žebry spíše než jako uzavřený trubkový profil. To snižuje náklady na nástroje a urychluje výrobu na vytlačovací lince.

Sladění možností vytlačování OEM s americkými standardy pro zásobování tranzitem

Uvedení svítidla železničního osvětlení na americký trh vyžaduje orientaci ve složité síti specifikací pro nákup, od lokalizovaných směrnic FTA po přísné bezpečnostní certifikace. Americké dopravní úřady hodnotí nabídky na základě dlouhodobé spolehlivosti a souladu, což přesouvá velkou odpovědnost na výrobce osvětlení a potažmo jejich dodavatele komponent.

Získávání standardních komerčních výlisků povede k selhání během fází rázů, vibrací a požárních zkoušek. Potřebujete partnera OEM, jehož výrobní základna je již v souladu s požadavky na přepravu. JE dodává OEM výrobcům osvětlení po celém světě a nabízí jak veřejné formy pro standardní aplikace, tak soukromé formy pro patentované, vysoce kvalitní návrhy.

Díky partnerství s výrobcem, který přirozeně rozumí tolerancím požadovaným pro hliník 6063-T5 a polykarbonát vyhovující normě EN45545, eliminujete fázi vývoje produktu pokus-omyl. Získáte pouzdra, která do sebe čistě zaklapnou, pevně těsní a přežijí neúprosné mechanické namáhání prostředí kolejnice. Chcete-li získat technické specifikace na zakázkové profily nebo zkontrolovat stávající formy připravené na přepravu, vyhodnoťte osvědčenéOEM výrobce osvětlení metrakteré mohou poskytnout přesné mechanické základy, které váš další projekt přepravy vyžaduje.
