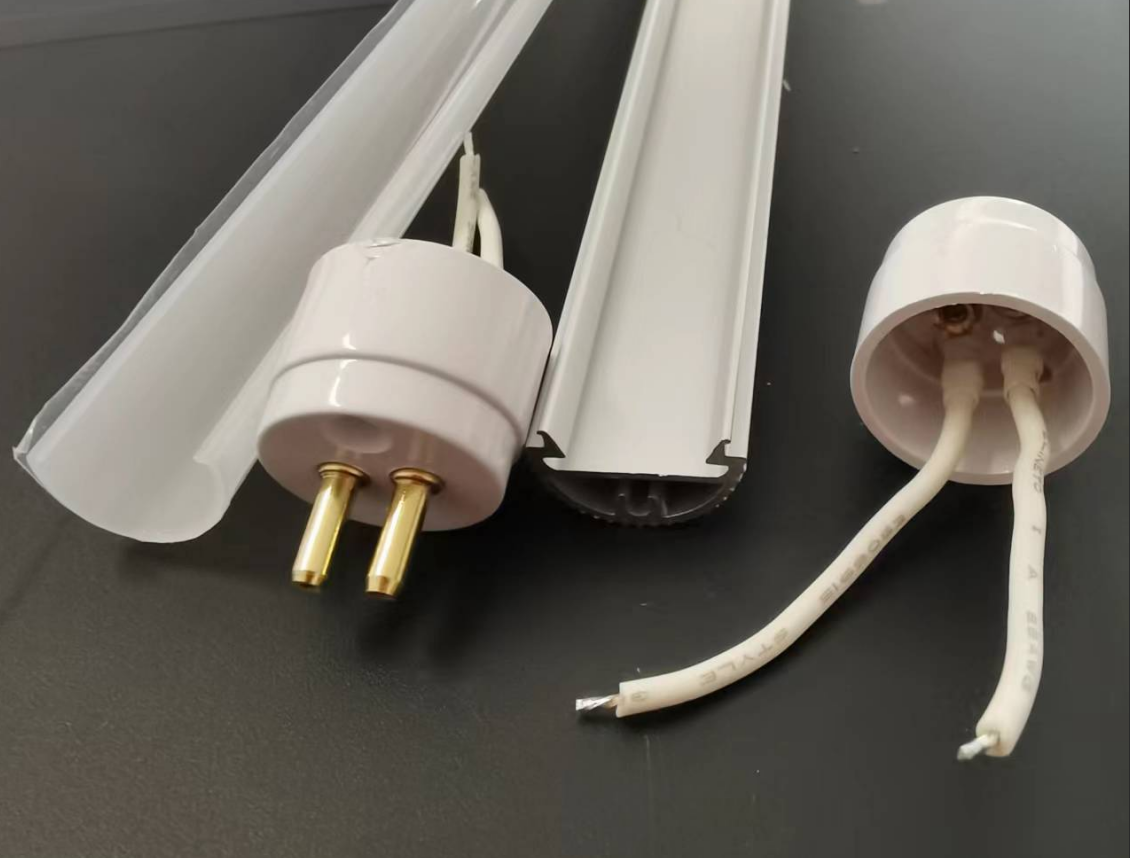

Kabeláž koncovky G5

Nejprve si prosím ujasněte: co přesně myslíte „drátem“?

Ve výrobním procesu LED trubic T5 a G5 se „jednovodičový/vícežilový/bezdrátový“ obvykle vztahuje na počet vodičů vedoucích od koncovky, nikoli na způsob napájení samotné trubice (jednopólové/dvoustranné napájení). Tyto dva pojmy lze snadno zaměnit.

• Jednodrát:Koncová krytka vede ven pouze jeden vodič, obvykle živý vodič (L) nebo nulový vodič (N).
• Vícedrátový (dvouvodičový):Koncová krytka vede ven dva vodiče, obvykle jeden vodič pod napětím a jeden neutrální vodič.
• Bezdrátový:Samotná koncovka nevede ven žádné dráty; jsou pouze dva piny G5.

Jakmile je toto vyjasněno, následná kombinační logika je snadno pochopitelná.

Kombinace 1: Jeden konec s jedním vodičem + bezdrát na jednom konci → Napájená trubice s jedním koncem

Toto je nejběžnější konfigurace pro integrované LED trubice T5 na trhu.

Způsob připojení:Napájení je dodáváno pouze z jednovodičového konce. Tento jediný vodič se připojuje buď k živému nebo neutrálnímu vodiči, zatímco druhý vodič (živý nebo neutrální) je přímo připojen ke kolíku na druhém konci prostřednictvím vnitřního obvodu trubice lampy. Na bezdrátovém konci je jeden kolík zodpovědný za mechanickou fixaci a vodivost, zatímco druhý kolík může být nepřipojený nebo vnitřně zkratovaný.

Existuje však kritický výrobní detail: rozteč kolíků objímky žárovky T5 G5 je pouze 5 mm. Když je jeden konec napájen, dva kolíky jsou velmi blízko u sebe a nesprávné vnitřní zapojení může snadno způsobit zkrat. Proto je izolace a uspořádání kabeláže uvnitř jednožilové koncovky klíčovým ukazatelem řemeslné zručnosti dodavatele koncovky.

Aplikační scénáře:Kancelářské osvětlení, osvětlení regálů supermarketů, osvětlení skříní, osvětlení vitrín. Tyto typy žárovek obvykle používají integrovaný držák, který vyžaduje pouze jeden příkon, což zjednodušuje instalaci a koncoví uživatelé nepotřebují žádné znalosti elektro.

Kombinace dvě: Jeden vodič z každého konce → Oboustranná napájená trubice lampy

Tato metoda je běžná v projektech inženýrských renovací.

Způsob připojení:Veďte drát z krytek lampy na obou koncích trubice lampy. Připojte jeden konec k živému vodiči (L) a druhý konec k nulovému vodiči (N). Proud teče z jednoho konce dovnitř a z druhého ven. Dva kolíky G5 uvnitř krytu lampy jsou zkratovány a tvoří jednu elektrodu.

Proč je ve strojírenství preferováno dvoukoncové napájení?Při dodatečné montáži starých objímek zářivek se původní objímky G5 obvykle zapojují paralelně, to znamená, že dva kolíky jsou vnitřně zkratovány. Žárovky se dvěma výbojkami lze přímo přizpůsobit tomuto typu držáku, aniž by bylo nutné je vyměnit za neparalelní držák. Pokud je lampa s jedním koncem instalována v paralelním držáku, dojde ke zkratu ihned po zapnutí. To se stalo v hongkongské inženýrské komunitě; někteří dokonce spálili plastový obal starého držáku.

Výrobní opatření:Oba konce krytu lampy s dvojitým koncem by měly mít vodiče, ale barvy vodičů musí být jasně rozlišitelné (např. jeden konec označen L, druhý N), aby se během instalace zabránilo obrácenému zapojení. Kromě toho musí vnitřní kabeláž zářivky s dvojitým koncem zajistit, že mezi oběma konci nebude žádné elektrické spojení; jinak dojde ke zkratování lampy.

Aplikační scénáře:Tovární dílny, parkoviště, sklady a logistická centra. Tato místa často vyžadují dovybavení starých objímek zářivek a řešení napájecích zdrojů se dvěma koncovkami nabízejí lepší kompatibilitu.

Kombinace 3: Jeden konec s živým vodičem (dvouvodičový) + jeden konec s bezdrátovou koncovkou → Vylepšený jednopólový napájecí zdroj

Tato kombinace je vylepšenou verzí jednokoncového napájecího zdroje, vhodnou pro scénáře s vyššími požadavky na bezpečnost a spolehlivost.

Způsob připojení:Koncovka napájecího zdroje vede ven živé a neutrální vodiče a přímo se připojuje k napájecímu zdroji ovladače nebo střídavému proudu. Bezdrátový konec se používá pouze pro mechanickou podporu a připojení obvodů a nezvládá napájení.

Rozdíl od Single-Wire Single-End řešení:V jednovodičovém řešení s jedním koncem vyžaduje vnitřní zapojení trubice lampy návrh „jeden vodič vstupuje a další vodič se vnitřně připojuje k druhému konci“, takže vnitřní vedení je poměrně složité. Naproti tomu u dvouvodičového jednokoncového řešení jsou oba vodiče pod proudem a nulový vodič zavedeny stejnou koncovkou, čímž je dosaženo přímějšího návrhu vnitřního obvodu, snížení potenciálních bodů selhání a zlepšení bezpečnosti.

Výrobní výhody:Pro výrobce integrovaných trubic T5 nabízí tato metoda vyšší efektivitu montáže než použití koncovek s jedním koncem. Protože jsou všechny napájecí kabely soustředěny na jednom konci, není potřeba křížové vedení uvnitř trubice lampy, čímž se snižuje riziko vnitřních zkratů.

Aplikace:Lékařské osvětlení, vzdělávací osvětlení, špičkové komerční displeje.
