Co je pouzdro LED trubice Double-PCB T12?

Dvojité PCB T12 LED trubicové pouzdro je vnější polykarbonátová trubice kombinovaná s vnitřním hliníkovým profilem, který drží dvě LED obvodové desky. Pouzdro JE JE-34 využívá trubici o průměru 38 mm, dvě pozice PCB 10 × 1,0 mm a prostor pro interní budič o výšce až 16 mm. Lze jej nakonfigurovat pro konstrukci IP20 nebo IP65, s délkami od 600 mm do 2400 mm nebo vyrobit na zakázku.

To z něj dělá pouzdro pro montáž trubic OEM, nikoli kompletní LED lampu. Váš tým stále vybírá LED diody, rozložení desky plošných spojů, ovladač, kabeláž, metodu těsnění koncovky a konečnou elektrickou konfiguraci. Pouzdro dává těmto rozhodnutím definovaný mechanický výchozí bod.

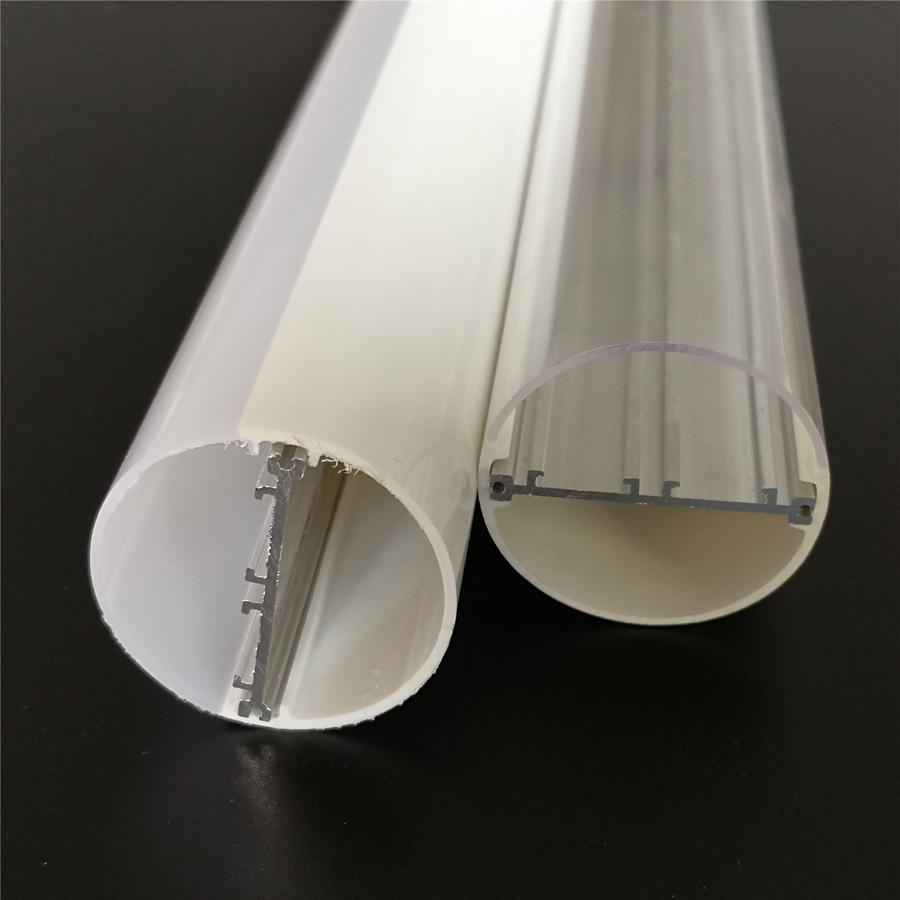

Zobrazit celýPlastová trubice LED T12 a hliníkový kryt dvojité desky plošných spojůspecifikaci před přípravou vzorové žádosti.

Co obsahuje pouzdro JE-34 T12 pro montáž trubek OEM?

Pouzdro LED trubice JE-34 T12 obsahuje polykarbonátovou vnější trubici, vnitřní hliníkový profil 6063, dvě montážní pozice PCB, plastové koncovky a prostor pro vnitřní driver. Vnější trubka může být čirá nebo matná a tloušťka difuzoru je uváděna od 0,6 mm do 2,0 mm.

Standardní průměr je 38 mm. Dostupné délky trubek jsou 600 mm až 2400 mm, přičemž pro kvalifikované projekty jsou k dispozici vlastní délky. Tyto rozměry by však neměly být považovány za úplný mechanický výkres. Usazení desky plošných spojů, zapojení koncovky, vedení vodičů a vůli ovladače je stále nutné zkontrolovat ve srovnání s vašimi skutečnými součástmi.

Pro OEM kupujícího je klíčovým bodem, že JE dodává extrudovaný plastový a hliníkový systém krytu pro vaši montážní linku. JE provozuje linky na vytlačování plastů a hliníku, výrobu forem, testování, schvalování vzorků a kontrolu kvality hromadné výroby pro projekty LED profilů.

Jak dva kanály PCB a vnitřní hliníkový profil rozšíří designový prostor?

Dva kanály PCB vám umožňují distribuovat LED diody přes dvě desky namísto vynucení každé LED, připojení ovladače a tepelného rozhraní na jednu úzkou desku s obvody. To vytváří více prostoru pro rozhodnutí o výkonu lampy a uspořádání, ale nezaručuje to konkrétní výkon. Konečný limit závisí na typu LED, konstrukci desky, proudu, výběru ovladače, tepelném testování a dokončené sestavě.

Dvě pozice PCB 10 × 1,0 mm, vnitřní vůle ovladače a tepelná podpora

Každá pozice PCB je specifikována na 10 × 1,0 mm. Před schválením nástroje nebo vzorku se ujistěte, že šířka a tloušťka desky odpovídá těmto pozicím. Deska, která odpovídá jmenovitému kanálu, ale během montáže se posouvá, může vytvářet nerovnoměrné světlo, tlak v kabeláži nebo špatný kontakt s hliníkovým profilem.

Vnitřní prostor pro řidiče je uveden na výšku až 16 mm. Změřte tělo řidiče, izolaci, konektory a veškeré díly pro odlehčení tahu – nejen štítek ovladače. Vůle, která na výkresu součásti vypadá přijatelně, může zmizet, jakmile jsou dráty ohnuty uvnitř trubky.

Hliníkový profil poskytuje kovovou konstrukci pod PCB a může pomoci odvádět teplo z desek. Nenahrazuje tepelnou validaci. Otestujte kompletní lampu s vybranými LED diodami, PCB, ovladačem, koncovkami a orientací instalace.

Proč hliníková vložka 6063 pomáhá oddělit řízení tepla od difuze světla

Hliníková vložka 6063 a polykarbonátová trubka plní různé úkoly. Hliníkový profil podpírá obvodové desky a nabízí vhodnější cestu pro přenos tepla než samotný plast. Polykarbonátová trubice tvoří viditelné vnější tělo a difuzor, chrání vnitřní části a zároveň utváří vzhled lampy.

Toto oddělení je užitečné v pouzdře T12 LED trubice s hliníkovou vložkou, protože optický kryt lze vybrat pro vzhled a přenos, aniž by bylo nutné, aby plast nesl veškeré mechanické a tepelné zatížení. Skutečné tepelné výsledky stále závisí na kontaktu mezi deskou plošných spojů a profilem, montážním tlaku, roztečí LED, výstupu budiče a proudění vzduchu kolem hotové trubice.

Které PCB, ovladač, délka a optické detaily by měly být schváleny před vzorkováním?

Schvalte strojní výkres spolu se seznamem elektrických a optických dílů. Vzorek pouzdra je užitečný pouze v případě, že představuje sestavu, kterou plánujete vyrobit.

Potvrďte rozteč desek plošných spojů, výšku ovladače až 16 mm, délku trubice, usazení koncovky a vůli kabeláže

• Osazení PCB:Zkontrolujte dvě polohy desek 10 × 1,0 mm, vzdálenost od okraje desky a způsob, jakým jsou desky při montáži uchyceny.
• Balíček ovladače:Zkontrolujte celkovou výšku ovladače vzhledem k dostupnému prostoru až do 16 mm, včetně svorek, objímek a vodičů.
• Délka trubky:Vyberte délku od 600 mm do 2400 mm nebo odešlete požadovanou vlastní délku. Zohledněte koncovky a použitelnou vnitřní montážní délku.
• Koncovky:Pokud bude lampa používat konstrukci IP65, schvalte rozměry plastové koncovky, způsob připevnění, výstup kabelu a uspořádání těsnění nebo těsnění.
• Zapojení:Ověřte, kde vstupují vstupní vodiče, jak se otáčejí uvnitř trubice a zda lze připojení ovladače nebo desky plošných spojů sestavit bez skřípnutí izolace.

Tyto kontroly zabraňují běžné chybě při odběru vzorků: schvalování průměru trubky, zatímco koncovka a rozhraní měniče zůstávají nevyřešené.

Vyberte si čirý nebo matný polykarbonát podle požadavků na propustnost, oslnění a vzhled

JE uvádí propustnost světla nad 95 % u čirých potahů a nad 85 % u mléčně bílých potahů. Čirý polykarbonát zachovává vyšší výkon, ale snáze zobrazuje vnitřní body LED a může vytvářet viditelnější odlesky. Mléčný nebo matný kryt změkčuje vzhled a lépe skrývá součásti s určitým snížením přenosu.

Kryt vyberte po kontrole rozteče LED, požadované vizuální jednotnosti, úhlu pohledu a vzhledu cíle. Uvedené přenosové údaje popisují možnost krytu; nepředpovídají dodané světlo z vaší kompletní lampy. Pokud je hlavním požadavkem optický vzhled, požádejte o příslušný vzorek difuzéru.

Kdy je vhodná konstrukce IP20 a kdy je nutné utěsnění IP65?

IP20 je obecně vhodný pro suché vnitřní instalace, kde je trubka chráněna před vodou a kryt nepotřebuje utěsněnou konstrukci. Je to praktická volba pro mnoho interiérových svítidel, ale konečná aplikace stále určuje, zda je přijatelné otevřené nebo neutěsněné uspořádání.

Konstrukční variantu IP65 použijte, když se hotové svítidlo může setkat s prachem nebo proudem vody a projekt vyžaduje takovou úroveň ochrany krytu. Samotné pouzdro neurčuje konečné hodnocení IP. Těsnění, koncovky, kabelové vstupy, umístění driveru, montážní tolerance a kontrola výroby, to vše ovlivňuje výsledek. Potvrďte požadovanou zkušební metodu a nechejte vyhodnotit dokončenou lampu, místo abyste předpokládali, že kryt IP65 automaticky činí celé svítidlo IP65.

Dodává JE kompletní LED trubici nebo pouzdro pro vlastní montáž?

Společnost JE dodává systém pouzdra LED trubice pro montáž OEM a ODM, nikoli hotovou, elektricky certifikovanou trubici, pokud tyto dodatečné služby nedefinuje samostatná projektová smlouva. Poskytnete nebo schválíte desky LED, ovladač, kabeláž a konečnou konfiguraci lampy.

Toto uspořádání vyhovuje výrobcům osvětlení, kteří potřebují plastové pouzdro LED trubice T12 s hliníkovou vložkou a chtějí mít kontrolu nad elektronikou. Nemusí vyhovovat kupujícímu, který hledá plně sestavenou náhradní lampu připravenou k instalaci. Před zadáním výrobní zakázky si ujasněte rozsah dodávky, odpovědnost za testování, označování a regulační požadavky.

Požadavky na vlastní montáž naleznete vvlastní detaily pouzdra T12 LED trubices inženýrským týmem JE.

Jak by měli nákupčí OEM v USA přejít od kontroly výkresů ke vzorkům a výrobě?

Pošlete JE délku trubice, výkresy PCB, rozměry ovladače, plán vývodu vodiče, požadavky na koncovku, optické preference a požadovanou konstrukci IP. Zahrňte instalační prostředí a cílový proces sestavení. Pokud obě desky používají různé rozmístění LED nebo obsluhují různé optické zóny, jasně to ukažte na výkresu.

JE pak může zkontrolovat požadavky na vytlačování a nástroje, připravit vzorky a potvrdit mechanická rozhraní před hromadnou výrobou. Pomocí vzorku zkontrolujte usazení desky, vůli ovladače, vedení vodičů, vzhled difuzoru, uchycení koncovky a případně proces těsnění u verze IP65.

Začněte sJE-34 T12 dvojité pouzdro PCBstránku, poté kontaktujte JE s vašimi výkresy a cílovým množstvím. Čím dříve jsou tyto projektové vstupy pevně stanoveny, tím je méně pravděpodobné, že se rozhodnutí o levném bydlení stane později nákladnou montážní změnou.
