JE'sT8 oboustranné pouzdro LED trubiceje prázdná platforma pro OEM projekty lineárního osvětlení. Potvrzená konfigurace má vnější průměr 26 mm, dvě pozice PCB 12 × 1 mm, vnitřní hliníkový profil 6063, čirý nebo matný polykarbonátový kryt, plastové koncovky a uspořádání externího ovladače. Standardní nebo přizpůsobené délky jsou k dispozici od 600 mm do 2400 mm, s nabízenými konfiguracemi IP20 a IP65.
Klíčové slovo jebydlení. Tento produkt se nestane funkční svítilnou, dokud nejsou vybrány a integrovány LED diody, sestavy PCB, kabeláž, ovladač, koncovka a všechna požadovaná těsnění. Kupující by jej proto měli hodnotit z kontrolovaného výkresu a sestaveného vzorku – nikoli pouze podle názvu T8. Zkontrolujte aktuálníT8 oboustranné svítící pouzdropřed odesláním vaší desky plošných spojů a požadavků na projekt společnosti JE.
Produkt je prázdný kryt OEM, ne hotová lampa T8 nebo výměna zářivky
„T8“ označuje obecný formát trubice, ale nezajišťuje elektrickou ani mechanickou kompatibilitu se stávajícím zářivkovým svítidlem. 26mm pouzdro může vypadat povědomě při použití zcela jiných desek, kabeláže, koncovek, montážních detailů a architektury napájení.
Nepředpokládejte, že akceptuje konvenční fluorescenční předřadník, hodí se pro objímku žárovky G13, obsahuje kolíky pro napájení ze sítě nebo že může nahradit nainstalovanou žárovku jedna za jednu. Žádný z těchto detailů není potvrzen průměrem pouzdra. Je-li požadována kompatibilita dodatečné montáže, uveďte geometrii základny, uspořádání kolíků, celkovou délku lampy, elektrický vstup, režim zapojení a rozhraní přípravku na schvalovací výkres.
Toto rozlišení ovlivňuje i nákup. Specifikace pouzdra identifikuje výlisek a obalový balíček. Sama o sobě nedefinuje množství LED, barevnou teplotu, světelný výkon, optickou distribuci, výkon, chování ovladače, stmívání, přepěťovou ochranu, provozní teplotu nebo životnost. Jedná se o rozhodnutí o hotových svítidlech řízená návrhem komponent kupujícího a programem kvalifikace.
Řez sestavou oboustranného pouzdra T8
Sestava kombinuje kulaté polykarbonátové tělo s vnitřním hliníkovým profilem. V tomto průřezu jsou dvě pozice PCB, každá označená jako 12 × 1 mm. Toto uspořádání dává OEM konstruktérovi dvě montážní místa pro LED desky uvnitř jedné 26mm trubkové obálky.
Hliníková vložka poskytuje definovanou vnitřní strukturu pro umístění PCB. Může se také podílet na přenosu tepla z desek, ale pouze z názvu nebo profilu slitiny nelze odvodit tepelné vlastnosti. Provozní teplotu ovlivňují zatížení LED, konstrukce desky, materiál tepelného rozhraní, kvalita kontaktu, ztráty měniče, okolní teplota, orientace trubice a proudění vzduchu. Schvalte tepelný návrh s nainstalovanými zamýšlenými LED deskami.
Jak spárované pozice PCB podporují dvě svítící plochy
Dvě pozice PCB umožňují, aby LED diody byly uspořádány směrem ke dvěma stranám tubusu namísto spoléhání se na jednu desku, která osvětluje celý obvod. To může vyhovovat obousměrnému lineárnímu osvětlení, závěsným svítidlům, osvětlení displejů, průchozím interiérům a dalším instalacím, kde je potřeba světlo ve více než jednom směru.
Extruze nezaručuje specifický úhel paprsku nebo rovné rozdělení světla 50/50. Skutečné rozložení závisí na orientaci pozic PCB, pouzdru LED, rozteči diod, šířce desky, vzdálenosti od polykarbonátu, povrchové úpravě difuzoru, vnitřní překážce a blízkých plochách svítidel. Clear PC má tendenci zachovat definici LED a směr výstupu; matné PC míchá světlo efektivněji, ale může snížit viditelnou intenzitu a změkčit ovládání paprsku.
Před obráběním nebo schválením výroby zkontrolujte osvětlený vzorek z obou stran. Hledejte zobrazení LED, tmavé pruhy poblíž hliníkové vložky, barevné variace, koncové stíny a rozdíly v jasu mezi dvěma plochami. Fotometrické testování patří na úroveň hotového svítidla, protože prázdné pouzdro neobsahuje žádný zdroj světla.
Potvrďte dodané součásti pouzdra oproti kupujícím specifikovaným LED diodám, sestavám PCB, kabeláži, ovladači a těsněním
Nabídka pouzdra by měla oddělit díly dodané JE od elektrických komponent dodaných kupujícím. Na základě zveřejněného popisu produktu může skříň obsahovat vnitřní hliníkový profil 6063, čirý nebo matný polykarbonát a plastové koncovky. Architektura využívá externí ovladač. Přesný obsah balení, styl koncovky, hardware, těsnění, kabelové vstupy a montážní služby by měly být stále uvedeny řádek po řádku v nabídce.
Kupující obvykle potřebuje definovat desky LED, LED, kabeláž, konektory, materiál tepelného rozhraní, ovladač, způsob uzemnění, kde je to vhodné, a konečné elektrické zakončení. Pro cíl IP65 musí být obzvláště jasná odpovědnost za těsnění, těsnicí materiál, kabelové průchodky, těsnění koncovky a proces montáže. Sada dílů s krytím IP65 není po nekontrolované montáži na místě automaticky svítidlem IP65.
Matice specifikací pro výkres a kontrolu komponent
Následující matici použijte jako výchozí bod pro kontrolu výkresu. Publikované hodnoty identifikují dostupnou konfiguraci produktu; nenahrazují specifické tolerance projektu, kontroly lícování nebo regulační přezkum.
| Parametr | Publikovaná konfigurace | Co by měl kupující schválit |
|---|---|---|
| Typ produktu | Prázdné oboustranné pouzdro LED trubice T8 | Rozsah dodávaných mechanických dílů a vyloučených elektrických součástí |
| Vnější průměr | 26 mm | Tolerance průměru, přímost, spárové vůle a uložení přípravku |
| Pozice PCB | Dvě pozice, každá 12 × 1 mm | Skutečná tloušťka a šířka PCB, vůle pro vložení, retence a tepelný kontakt |
| Vnitřní kovový profil | hliník 6063 | Průřez profilu, povrchová úprava v případě potřeby, temperování, pokud je to kritické pro materiál, délka řezu a omezení otřepů |
| Vnější kryt | Čirý nebo matný polykarbonát | Optický vzhled, difúze, barevná konzistence, požadavky na náraz a vhodnost pro životní prostředí |
| Ukončení ukončení | Plastové koncovky | Geometrie uzávěru, způsob připevnění, kabelový výstup, detaily konektoru nebo kolíku a odpovědnost za těsnění |
| Uspořádání řidiče | Externí ovladač | Umístění ovladače, trasa vedení, systém konektorů, odlehčení tahu a elektrické parametry |
| Konfigurace vstupu | Možnost IP20 nebo IP65 | Kompletní návrh těsnění, montážní pokyny a zkušební metoda hotové jednotky |
| Délka | Standardní nebo přizpůsobené, 600–2400 mm | Tolerance délky řezu, celková délka v sestavě, přídavek na konec a limit balení |
Pevná geometrie: průměr 26 mm a dvě pozice PCB 12 × 1 mm, s lícováním a tolerancemi schválenými na výkresu
Průměr 26 mm a spárované pozice PCB 12 × 1 mm jsou geometrií jádra, ale jmenovité rozměry pro uvolnění nestačí. Deska navržená ve stejné nominální šířce jako její štěrbina se může zablokovat, pokud se tolerance výroby desky, vytlačování, oblouku, povlaku a montáže naskládají nesprávným směrem. Volné uložení vytváří jiný problém: pohyb desky, nekonzistentní tepelný kontakt nebo viditelné vychýlení za difuzorem.
Pošlete JE skutečný obrys desky plošných spojů, nikoli pouze psaní „12 mm deska“ do RFQ. Zahrňte tloušťku desky plošných spojů, povrchovou úpravu hran, pájecí masku nebo nahromaděný povlak v blízkosti oblasti vkládání, zóny pro zabránění součásti, výstupky konektoru a zamýšlený směr vkládání. Schválený výkres by měl identifikovat rozměry, které jsou kritické pro lícování, a uvádět, jak budou tyto rozměry kontrolovány.

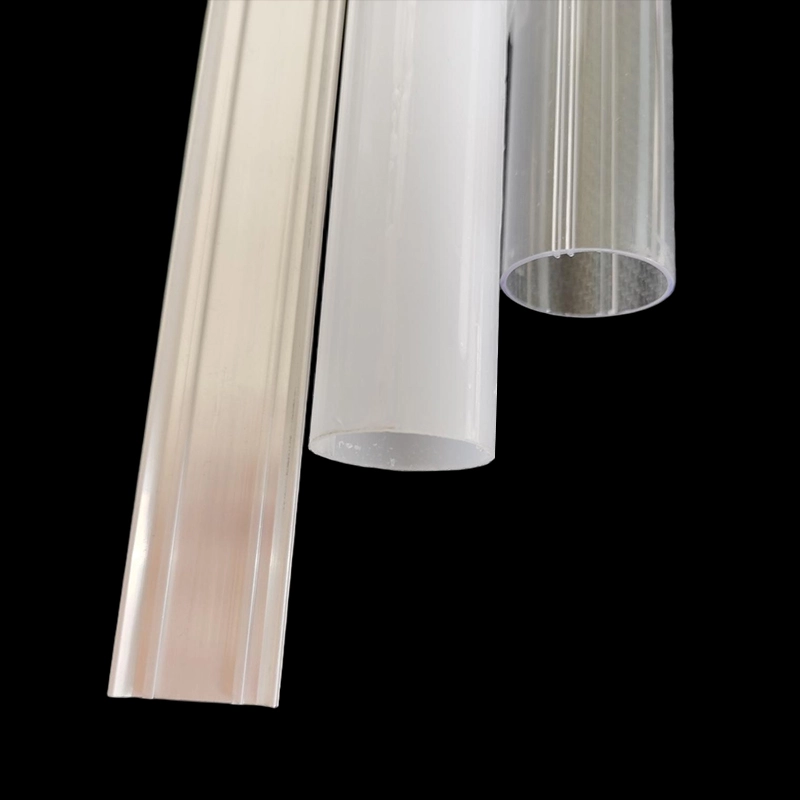

Konstrukce a možnosti: vnitřní hliníkový profil 6063, čirý nebo matný polykarbonát, plastové koncovky, vnější unašeč a délky 600–2400 mm
6063 se běžně používá pro extrudované hliníkové profily, protože může být tvarován do řízených průřezů a akceptuje běžné dokončovací procesy. Přesto „hliník 6063“ není kompletní tepelná nebo mechanická specifikace. Pokud je pro projekt důležitá teplota, povrchová úprava, vodivost, vzhled nebo korozní chování, přidejte požadavek do výkresu a vyžádejte si potvrzení.
Délka se také mění více než pořizovací cena. Dlouhá pouzdra jsou citlivější na přímost, poškození při manipulaci, vkládání desek plošných spojů, přístup ke kabeláži a konstrukci obalu. Potvrďte, zda se vaše zadaná délka vztahuje na vyříznutý výlisek, polykarbonátové tělo nebo celkovou sestavenou jednotku včetně koncovek. JE uvádí standardní aT8 LED trubice vlastní délkymožnosti od 600 mm do 2400 mm; nabídka by měla uvádět přesnou dokončenou délku a toleranci.
Clear or Matné PC, End-Cap Termination a IP20 nebo IP65 Configuration Options
Zvolte čirý polykarbonát, pokud je přijatelná viditelnost LED, směrový výstup nebo vzhled vnitřních desek. Může odhalit rozteč diod, zapojení, spoje a malé chyby seřízení, takže vnitřní konstrukce musí být vizuálně čistá. Zvolte matný počítač, když potřebujete lepší vizuální mix a méně přímého zobrazení LED. Poleva nenahrazuje adekvátní rozmístění LED nebo optické testování a její vliv na přenos by měl být vyhodnocen se skutečným světelným motorem.
Koncové uzávěry se často stávají přehlíženým rozhraním. Určují, jak se trubice zavírá, jak dráty opouštějí pouzdro a jak se sestava připojuje k okolnímu svítidlu. Plastová koncovka by neměla být považována za standardní fluorescenční základnu nebo vodotěsné těsnění. Do výkresu uveďte způsob uchycení, otevření kabelu, uspořádání konektoru, označení polarity, odlehčení tahu a požadavky na servisní přístup.
IP20 je vhodné pouze tam, kde dokončený návrh nevyžaduje ochranu proti vniknutí vody. Volba IP65 je určena pro prachotěsnou a voděodolnou konfiguraci, ale hodnocení platí pouze po definování a otestování celého systému zapouzdření a způsobu montáže. Koncové spoje, kabelové vstupy, stlačení těsnění, řezané povrchy a výrobní zpracování mohou způsobit úniky.
Zeptejte se, jak citovanýKonfigurace krytu IP20 nebo IP65 T8liší se součástmi a sestavou. Pokud společnost JE dodává volné díly pro vaši továrnu k montáži, dohodněte se na materiálech těsnění, umístění tmelu, podmínkách vytvrzování, kde je to relevantní, vložení uzávěru nebo způsobu upevnění a na zkoušce vniknutí hotového výrobku. Netiskněte požadavek IP pouze na základě nesmontovaného vzorku pouzdra.
Hranice použití pro tranzitní, komerční, architektonická a chráněná venkovní svítidla
Oboustranný formát může podporovat interiéry kolejových vozidel, nádraží, komerční osvětlení, garáže, školy, továrny a další lineární instalace. Tato použití nesdílejí jeden kvalifikační standard, takže název aplikace by nikdy neměl zastupovat technické požadavky.
Osvětlení kolejových vozidel může vyžadovat specifické projektové kontroly vibrací, nárazů, plamene a kouře, elektrické bezpečnosti, elektromagnetické kompatibility, sledovatelnosti materiálu a bezpečného uchování. Geometrie pouzdra 26 mm neprokazuje shodu s žádným z těchto požadavků. Před odběrem vzorků poskytněte společnosti JE požadovaný test nebo seznam materiálových dokumentů, aby byly nedostupné důkazy objeveny včas, spíše než během předkládání zákazníkem.
U komerčních a architektonických svítidel se kupující obvykle musí zaměřit na vzhled, distribuci světla, integraci montáže, přístup ovladače, teplo, čištění a údržbu. Matné PC může skrýt jednotlivé LED, ale dlouhá svítící čára může stále zobrazovat tmavé zóny na spojích desek nebo koncovkách. Pokud záleží na souvislém vzhledu, vytvořte vzorek v plné délce; zkratka neodhalí každý výrobní problém.
Garáže, továrny a chráněná venkovní místa přidávají prach, vlhkost, postupy čištění, kolísání teploty a možnou expozici chemikáliím. IP65 řeší vniknutí za definovaných testovacích podmínek, nikoli odolnost vůči UV záření, chemickou kompatibilitu, kondenzaci, odolnost proti nárazu nebo neomezené venkovní vystavení. Tyto vlastnosti musí být specifikovány a ověřeny samostatně. Pokud bude trubice sedět v jiném utěsněném svítidle, zvažte také zachycené teplo a to, zda externí ovladač zůstane přístupný.
Doklad o schválení: výkresy, kontrola vzorku, zkušební metody, materiály a podpora UL nebo ETL bez nároku na certifikaci bydlení
Důvěryhodný schvalovací balíček začíná řízeným výkresem průřezu a výkresem sestavy. Měly by ukazovat průměr 26 mm, polohy desek plošných spojů, klíčová rozhraní, popisy materiálů, detaily koncovky, definici délky a stav revize. Rozměry, které ovlivňují vložení desky plošných spojů, usazení víčka, montáž nebo utěsnění, si zaslouží spíše explicitní tolerance než obecnou poznámku.
Kontrola vzorku by měla zahrnovat rozměry a praktickou montáž. Vložte skutečné desky plošných spojů, nasměrujte zamýšlené vodiče, nasaďte koncovky a zkontrolujte celkovou délku pro prohnutí, zkroucení, poškrábání, barevné variace, mezery mezi kryty a pohyb desky. Poté použijte zamýšlený systém LED a ovladače za reprezentativních podmínek, abyste vyhodnotili teplotu a optický vzhled.
Před porovnáním výsledků je třeba dohodnout zkušební metody. U provedení s krytím IP65 zjistěte, zda se testování vztahuje na sestavený vzorek JE nebo na vaše hotové svítidlo, včetně vstupu pro kabely a zapojení. Materiálové dokumenty mohou obsahovat prohlášení, datové listy nebo zkušební protokoly, ale jejich dostupnost a relevance musí být potvrzena pro přesnou kupovanou pryskyřici, hliníkovou specifikaci, barvu a výrobní konfiguraci.
Podpora předkládání UL nebo ETL by měla být považována za koordinaci dokumentů, nikoli za plošný požadavek na certifikaci. Záznam o materiálu, soubor součástek nebo prohlášení dodavatele nečiní prázdné pouzdro – nebo hotovou lampu – na seznamu UL nebo ETL. Konečnou konstrukci, elektrické komponenty, teploty, rozteče, kabeláž, kryt a zamýšlené použití, to vše může posoudit vybraný certifikační orgán.
Sdělte JE, jakou cestu odeslání a dokumenty vyžaduje vaše laboratoř nebo certifikační partner. JE pak může potvrdit, co je k dispozici pro navrhované materiály a konfiguraci. Pokud je povinné specifické uznání, seznam, klasifikace hořlavosti, číslo spisu nebo protokol o zkoušce, získejte a ověřte tyto důkazy před schválením objednávky. Nikdy to neodvozujte z loga, generické skupiny materiálů nebo předchozího projektu.
Od revize výkresu po schválení vzorku a výrobní nabídku
Čína nabízí kapacitu hlubokého vytlačování, ale samotné umístění továrny vám řekne jen málo o kontrole výkresu, lícování součástí nebo opakovatelnosti. JE vyrábí hliníkové a plastové výlisky pro LED osvětlení, včetně trubicových pouzder, LED profilů, PC trubic, koncovek a trojitých pouzder. Pro tento projekt je užitečným důkazem citlivý proces kreslení, reprezentativní vzorek, definovaný plán inspekce a cenová nabídka, která objasňuje hranice dodávek.
Pracovní postup přizpůsobení: revize výkresu, zpětná vazba DFM, výběr formy, ověření vzorků a kontrola kvality výroby
Začněte s aplikací spíše než volným požadavkem na „pouzdro T8“. Odešlete soubory PCB, celkovou délku cíle, optické preference, zakončení konce, cíl vstupu, montážní rozhraní a povinné dokumenty. JE může porovnat tyto vstupy se stávající veřejnou formou nebo určit, zda je potřeba soukromá forma a vlastní vytlačování.
Během revize výkresu vyřešte vůli desky, zapojení koncovky, vedení drátu, oblasti zadržování součástí, těsnicí plochy a viditelné kosmetické zóny. Zpětná vazba DFM by měla identifikovat rozměry, které je obtížné udržet nebo zkontrolovat, a jakékoli změny, které ovlivňují nástroje, montáž nebo náklady. Vlastní profil může vyřešit skutečný problém s rozhraním, ale také přidá schválení nástroje a uzamkne projekt do nového průřezu. Neobjednávejte si soukromé nástroje pouze proto, abyste se vyhnuli přizpůsobení nekritické hrany PCB.
Vzorek by měl představovat dohodnutý materiál, povrchovou úpravu difuzoru, hliníkový průřez, design koncovky a délku dostatečně blízko, aby bylo možné otestovat skutečná rizika. Zaznamenejte všechny přijaté odchylky. Jakmile vzorek projde rozměrovou, montážní, optickou, tepelnou a použitelnou kontrolou vniknutí, zmrazte revizi výkresu použitou pro výrobní nabídku.
Kontrola kvality výroby by měla být svázána s pozorovatelnými požadavky: identita materiálu, kritické rozměry průřezu, délka řezu, přímost tam, kde je specifikována, stav povrchu, vzhled difuzoru, uchycení koncovky, vložení PCB a ochrana obalu. U zapečetěných sestav definujte, jak se kontroluje výkon vniknutí a na jaké úrovni vzorkování. V nabídce by také mělo být uvedeno vlastnictví nástrojů, kde je to vhodné, poplatky za vzorky, množství objednávky, dodací lhůta, způsob balení a dodací podmínky, nikoli ponechání těchto bodů na e-mailových předpokladech.
Kontrolní seznam RFQ: délka, geometrie PCB, difuzor, cíl IP, koncovky, tolerance, množství, balení, místo určení a požadovaná dokumentace
- Délka:Specifikujte délku řezu a požadovanou celkovou smontovanou délku v dostupném rozsahu 600–2400 mm.
- Geometrie PCB:Připojte šířku, tloušťku, obrys, polohu konektoru, vynechání součástí a směr vkládání.
- Difuzor:Vyberte čirý nebo matný počítač a popište optický vzhled, který chcete, aby vzorek předvedl.
- Cíl IP:Uveďte IP20 nebo IP65, kdo provádí finální montáž a která hotová konfigurace bude testována.
- Koncovky:Definujte požadavky na zakončení, výstup kabelu, konektor nebo kolík, uchycení, těsnění a odlehčení tahu.
- Tolerance:Označte kritické rozměry pro usazení desky plošných spojů, zapojení víčka, montáž, délku a protilehlé díly.
- Množství:Poskytněte prototypové, pilotní a očekávané výrobní množství, aby bylo možné porovnat cesty veřejné formy a vlastní formy.
- Obal:Identifikujte potřeby ochrany povrchu, limity svazků, značení a jakákoli omezení související s délkou manipulace.
- Cíl:Uveďte zemi doručení, město nebo přístav, preferované dodací podmínky a veškeré požadavky na dovozní dokumenty.
- Dokumentace:Vyjmenujte výkresy, inspekční zprávy, materiálové záznamy, prohlášení, důkazy o zkouškách a dokumenty k předložení certifikace požadované pro schválení.
Pošlete tento balíček s revizí výkresu a vyžádejte si vzorový plán a cenovou nabídku na výrobu26 mm oboustranné pouzdro T8 LED trubice.
