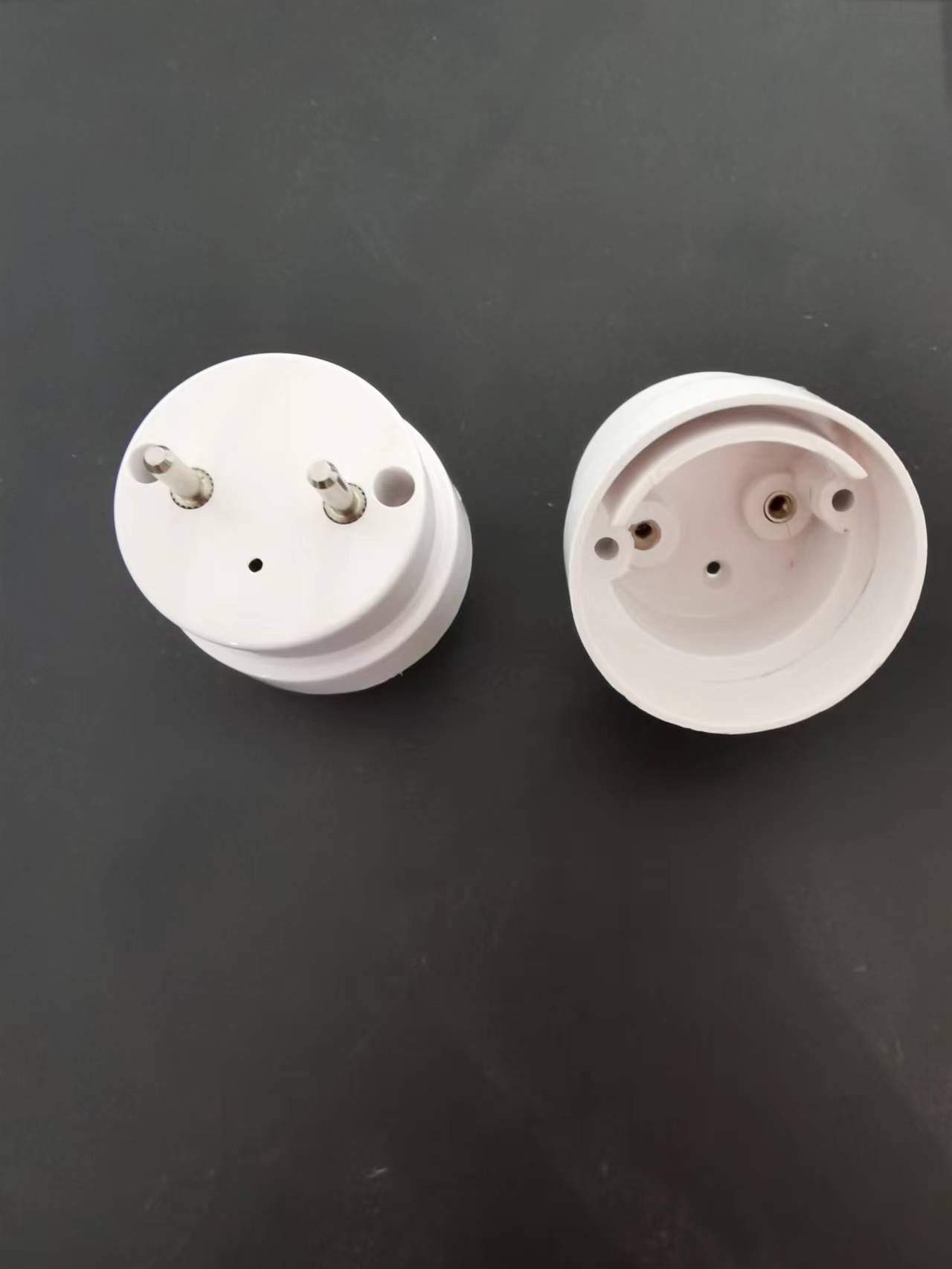

Klíčové rysy a důležitost koncových uzávěrů LED T8 s dvojitým koncem G13

Dnes mluvíme o klíčových funkcích a důležitostiLED T8 Dvojité koncové uzávěry G13.

1. Interní připojení jsou zásadní:

Neprůchodová připojení: Na rozdíl od kovových kart uvnitř tradičních koncových čepic zářivky, které jsou jednoduše připojeny přímo k vláknu, jsou vnitřní připojení koncových uzávěrů LED LED součástí obvodu.

Shunters/Rezistory omezující proud: Toto je rozdíl jádra! Aby byly kompatibilní se starými lampami, které nebyly upraveny a stále mají uvnitř koncového uzávěru nainstalovány tradiční induktivní předřadníky (nebo elektronické předřadníky) nainstalované na jednom konci (někdy oba kompatibilní “dvojité lampy T8 (někdy oba konce).

FUNKCE: Když je lampa vložena do lampy s tradičním předřadníkem, zkratovací/rezistor bude „podvádět“ nebo obejít indukční reaktivitu nebo vysokopěťové pulzy generované balastem, což zabrání vysokému napětí poškodit obvod řidiče uvnitř LED lampy. Současně umožňuje, aby síť AC po omezení proudu vstoupila do napájení ovladače LED do lampy.

Umístění: Obvykle se nachází uvnitř koncového uzávěru na jednom konci (dva kolíky uvnitř tohoto konce jsou zkratovány a připojeny k vnitřním pohonu přes shunt/rezistor). Uvnitř koncového uzávěru na druhém konci jsou oba kolíky přímo spojeny se vstupem pohonného obvodu (L a N).

Značení: Konec koncového uzávěru s zkratem/rezistorem je obvykle označen (jako je označování, gravírování, barevná diferenciace nebo mírně odlišná struktura), což ukazuje, že se jedná o konec „konec“ nebo „obtok“. Při instalaci musí být tento konec vložen do držáku lampy na boku lampy připojené k předřadníku!

Typ bez shuntu (pro lampy pro dodatečné vybavení): Pokud byl předřadník odstraněn z lampy (propojka přímo připojená k síťovému L/N), lze použít LED lampy T8 bez posouvání. Struktura koncového uzávěru na obou koncích této lampy je obvykle symetrická a vnitřní spojení je jednodušší (zkratované L/N na jednom konci? Zkratované na druhém konci? Závisí to na specifickém designu, ale není nutný žádný zkrat). Při nákupu si prosím pečlivě přečtěte pokyny.

2. Strukturální design a materiály:

Požadavky na izolaci s vysokým napětím: V důsledku přímého přístupu k síťovému (220 V) jsou požadavky na výkon Izolace koncového uzávěru G13 LED lampy extrémně vysoké. Obvykle je vyrobena z plamene-retardantních vysoce kvalitních vysoce kvalitních plastů (jako je PC, PBT).

Vnitřní připojení drátu: uvnitř koncového uzávěru jsou dráty pro připojení kovových kontaktů kolíků k desce desky PCB nebo modulu ovladače uvnitř trubice lampy. Kvalita a svařovací spolehlivost těchto vodičů je velmi důležitá.

Úvahy o rozptylu tepla: Shunt/rezistor generuje teplo při práci a koncový kryt koncové čepice někdy zvažuje určité množství rozptylu tepla (ačkoli hlavní rozptyl tepla závisí na hliníkovém substrátu trubice lamp).

3. shrnutí důležitosti:

Bezpečnostní bariéra: Je to první fyzikální izolační bariéra, která zabrání uživatelům v elektrickém šoku.

Kritické uzly obvodu: Je to klíčový propojení přístupu k síti a (pro kompatibilní typy) obtoku balastu.

Realizace kompatibility: Vnitřní zkratovací/rezistor je jádro kompanentní kompatibilitou „koncových čepic a hraní“ se starými zářivkami.

Pokyny pro instalaci: Označená koncová čepice vede uživatele k správnému instalaci (Shunt Termination Ballast Side).
